使った基板はニッケル水素電池の充電器に使ったものと同じである。コピーペーストで数枚同じ物と一部変更した物をつくったので余ってしまっている。充電器も同じだが、７ｓｅｇＬＥＤなんぞを使わずＬＣＤにすればハードもソフトもかなり楽になることは確か。

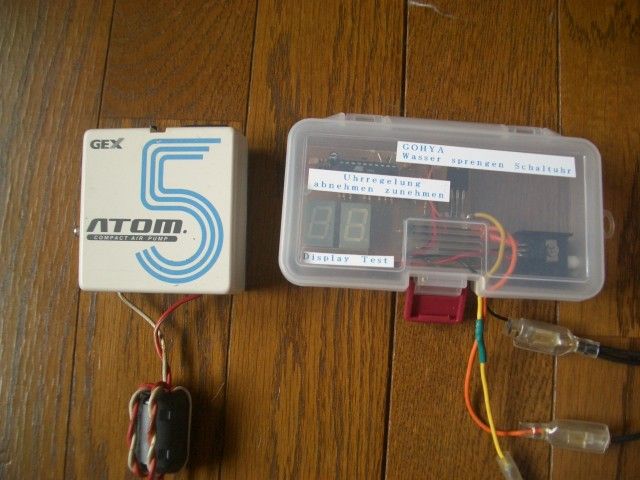

回路図も充電器とほぼ同じだがＰｏｒｔＢの０と１を入力にセットして押しボタンＳＷをそれぞれつけた。時間セットと強制表示、ポンプの試験運転をする。Ｐｏｒｔ３からの出力は定電流回路を駆動していたが、今回は直接ＭＯＳＦＥＴのゲートにつないでポンプモーターを駆動している。

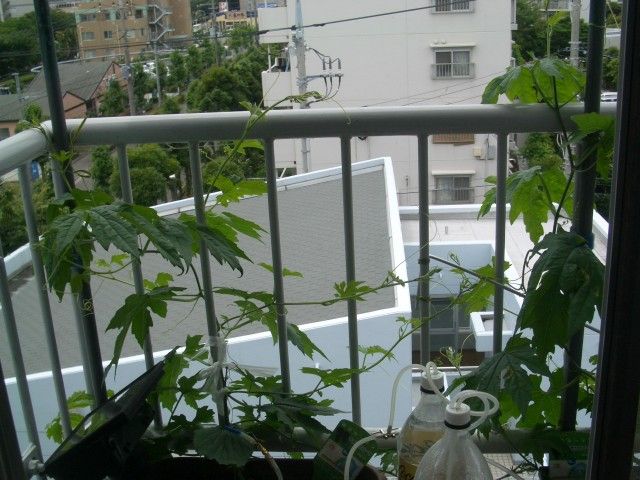

ポンプはエアポンプでありＰＥＴボトルに空気を送り中の水を押し出して給水しようというものである。水道に電磁弁をつけて制御すれば本格的なのだが猫の額のようなベランダには水道はもちろん来ていない。２０Ｌタンクに灯油用の電池駆動ポンプを利用する手もあるが２０Ｌタンクも置けないのである。
エアポンプの良いところはポンプを室内に置いてエア配管、といっても金魚用のチューブ、でベランダのＰＥＴボトルにつなぐ。装置の駆動部分が水から隔離でき、ＰＥＴボトルをカスケードにつなげばタンクが増やせる。ただし、PETボトルのフタとチューブの接続の気密を確実にしないと給水できないのが弱点。

ポンプモーターの定格は１．５Ｖ０．２２Ａであるが、これは連続定格。短時間ならオーバーしても熱くならなきゃ大丈夫だろう、といいかげん仕様で考える、所詮プラモデルに使う汎用モーターである。モーター軸に直接クランクがつながり、シャフトの往復運動に変えゴム製のダイヤフラムを動かしている。単純なエアポンプなのだがクランクのため起動トルクが必要になる。

このぶくぶくポンプは￥８００くらいしたと思う。最近￥９８０で本格的？なコンプレッサーを見つけた。車のバッテリー１２Vで動き、タイヤを膨らませる力を持っている。足踏みポンプでタイヤに空気を入れるのが億劫になったので買いこんできたのだが。

このコンプレッサーに２０Lのポリタンクをつなぎ空気を押し込めばかなり大きな給水装置が作れそうである。ポリタンクのフタに自転車のチューブバルブと給水栓をつければよいだけ。難点は音が大きいこと。
